Folgende
Komponenten / Bauteile werden benötigt:
|
|
Beschreibung |
Typ |
Menge |
Wo erhältlich |
| Bauteile | SCSI-Controller | MB89352 | 1x | www.muetron.de Preis: ca. 27,90 |
| 74HC240 | 1x | www.reichelt.de | ||
| 74HC32 | 1x | |||
| Kondensator | RAD 100/16V | 2x | ||
| Kerko 100n | 5x | |||
| Widerstandsarrays (alle 220/330 Ohm) |
SIL 10-9 | 1x | ||
| SIL 8-7 | 1x | |||
| SIL 6-5 | 1x | |||
| SIL 5-4 | 1x | |||
| Sonstiges
|
Federleisten, Sockel, Kabel, Stecker und Buchsen etc. | |||
| Platine | Lochraster oder selbsterstellte mit Leiterbahnen | |||
| Schaltplan | HD5-IF | bei Roland Deutschland | ||
| Betriebssystem | S-550 HD5-IF 1.03 | hier | ||

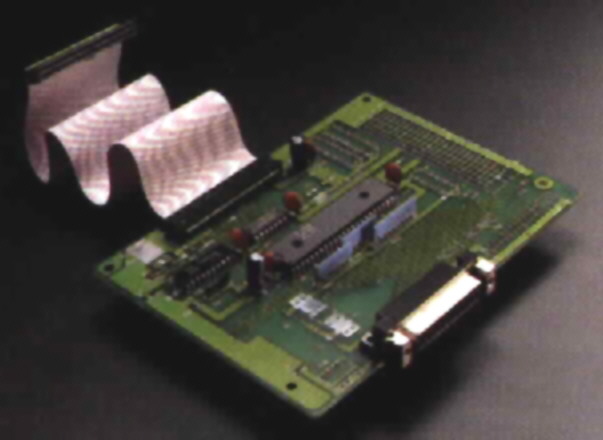

Alles weiter, wie
z. B. der Zusammenbau und Einbau, geht aus dem Schaltplan von Roland hervor.

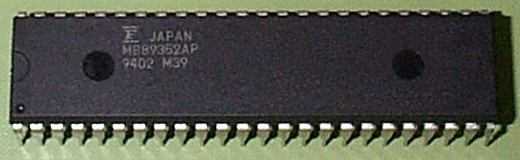

SCSI Baustein/Controller
